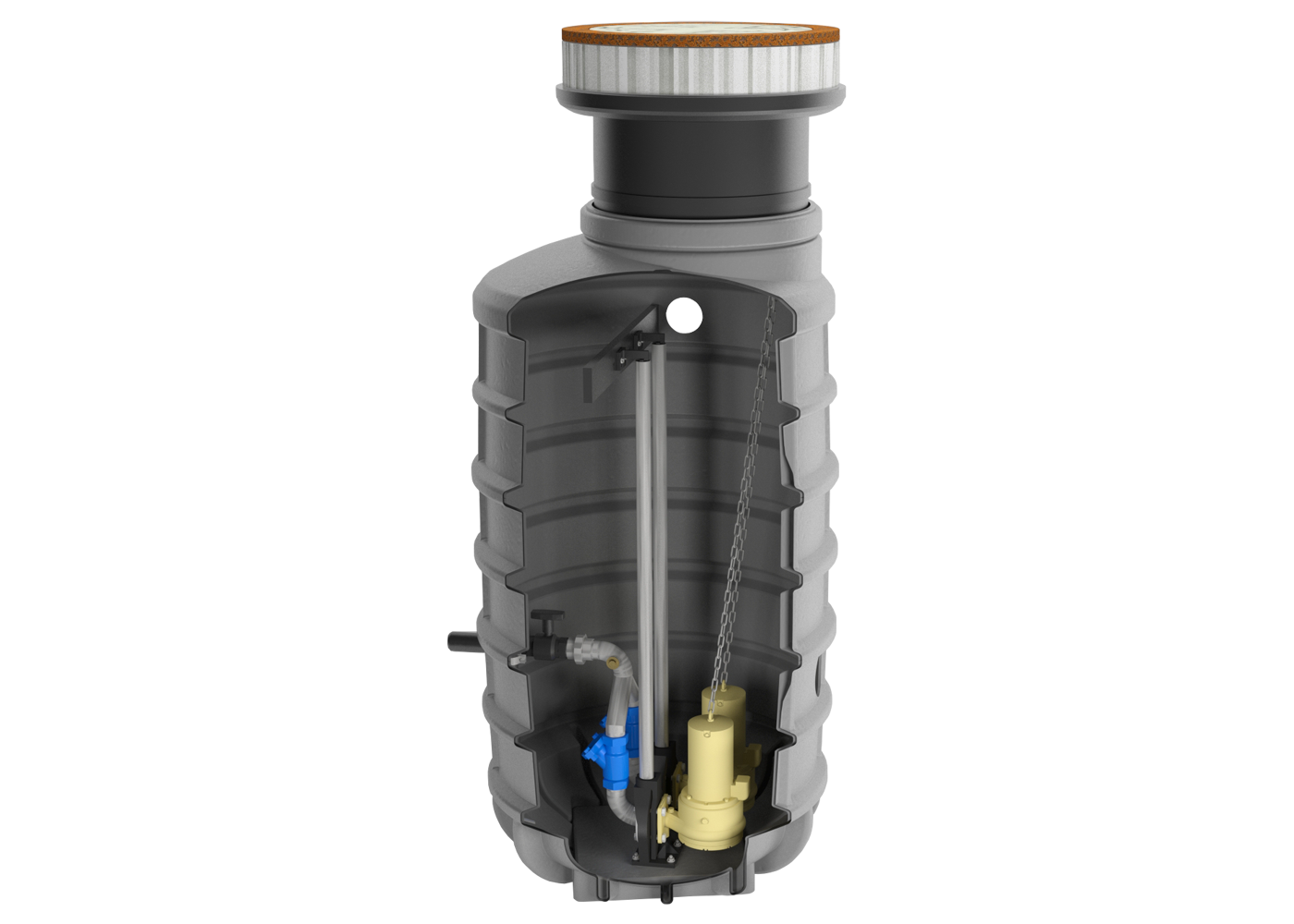

FPS-KD 2100 mm ZPG50.3 D
FPS-KD 2100 mm ZPG50.3 D
Artikel Nr.:
21630
FPS-KD 2100 mm ZPG50.3 D
Artikel Nr.:
21630
- Fertigteilschacht aus korrosionsbeständigem PE-LLD (Schachthöhe 2,1 m)
- mit zwei Pumpen vom Typ ZPG 50.3 D
- Fördermenge Qmax: 25,0 m³/h
- Förderhöhe Hmax: 13,9 m
- Motorleistung P1: 1.500 W
- Motorleistung P2: 1.100 W
- Korngröße: 45 mm
Ausführung
- Fertigteilschacht aus korrosionsbeständigem PE-LLD
- auftriebssicher bis zu einem Grundwasserstand von maximal 1,2 m ab Unterkante Schacht
- für den Einbau einer bzw. zwei Pumpe(n) der Baureihen ZFS 71, ZPG 50, ZPG 71
- Verrohrung DN 50 aus Edelstahl, komplett mit Kupplungssystem montiert
- Rückflussverhinderer, Absperrschieber und Spülanschluss 1“ Druckabgang PE-HD 63 x 5,8 – außerhalb des Schachtes
- 1 St. Zulauf DN 150, passend für KG-Rohr, weitere Zuläufe als Option möglich
- 2 x Anschluss DN 100 für Kabeldurchführung und Entlüftung
Einsatzgebiete
- Entsorgung von Abwasser aus Ein- oder Mehrfamilienhäusern
- als Drainage-Pumpstation zur Druckentwässerung
- zum Einbau außerhalb von Gebäuden
- auch im befahrenen Bereich Schachtabdeckung Klasse B und D
Lieferumfang
- Schacht mit Druckleitung und Armaturen ausgerüstet
- Pumpe ZFS 71, ZPG 50 oder ZPG 71
- BEGU Schachtabdeckung Klasse A-D optional siehe Zubehör
- Steuerung ZPS für Einzel- bzw. Doppelpumpanlagen (ZPG 50 WA mit Schwimmerschalter)
| Spannungsversorgung [V]: | 400 |
|---|---|
| Frequenz [Hz]: | 50 |
| Leistung P2 [W]: | 1100, 1500 |
| Nennstrom [A]: | 3.0 |
| Drehzahl [U/min]: | 2800 |
| max. Temperatur [°C]: | 40 |
| Förderhöhe bis zu [m]: | 13.9, 25.0 |
| freier Durchgang [mm]: | 45 |
| Ausstattung: | mit pneumatischer Pumpensteuerung für Doppelpumpanlagen |
Weitere Fertigpumpstationen mit verschiedenen Schachthöhen und Zulauftiefen
