FPS-KD 1600 mm ZFS71.4 400 V
FPS-KD 1600 mm ZFS71.4 400 V
Artikel Nr.:
21379
FPS-KD 1600 mm ZFS71.4 400 V
Artikel Nr.:
21379
- Fertigteilschacht aus korrosionsbeständigem PE-LLD (Schachthöhe 1,6 m)
- mit zwei Schneidwerkpumpen vom Typ ZFS 71.4 D

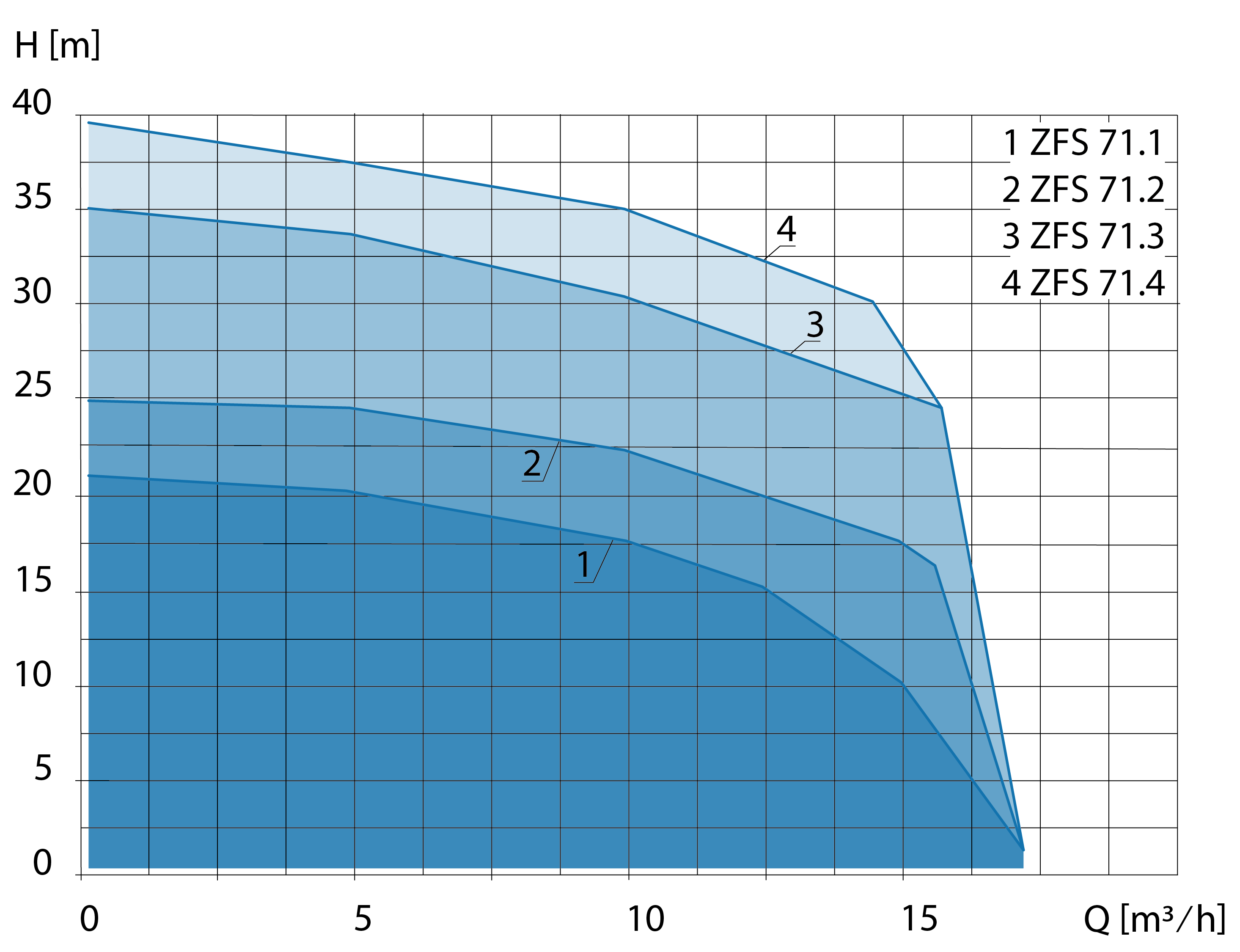

- Fördermenge Qmax: 17,0 m³/h
- Förderhöhe Hmax: 39,0 m
- Motorleistung P1: 3.900 W
- Motorleistung P2: 3.200 W
Ausführung
- Fertigteilschacht aus korrosionsbeständigem PE-LLD
- auftriebssicher bis zu einem Grundwasserstand von maximal 1,2 m ab Unterkante Schacht
- für den Einbau einer bzw. zwei Pumpe(n) der Baureihen ZFS 71, ZPG 50, ZPG 71
- Verrohrung DN 50 aus Edelstahl, komplett mit Kupplungssystem montiert
- Rückflussverhinderer, Absperrschieber und Spülanschluss 1“
- Druckabgang PE-HD 63 x 5,8 - außerhalb des Schachtes
- 1 St. Zulauf DN 150, passend für KG-Rohr, weitere Zuläufe als Option möglich
- 2 x Anschluss DN 100 für Kabeldurchführung und Entlüftung
Einsatzgebiete
- Entsorgung von Abwasser aus Ein- oder Mehrfamilienhäusern
- als Drainage-Pumpstation zur Druckentwässerung
- zum Einbau außerhalb von Gebäuden
- auch im befahrenen Bereich Schachtabdeckung Klasse B und D
Lieferumfang
- Schacht mit Druckleitung und Armaturen ausgerüstet
- Pumpe ZFS 71, ZPG 50 oder ZPG 71
- BEGU Schachtabdeckung Klasse A-D optional siehe Zubehör
- Steuerung ZPS für Einzel- bzw. Doppelpumpanlagen (ZPG 50 WA mit Schwimmerschalter)
| Spannungsversorgung [V]: | 400 |
|---|---|
| Frequenz [Hz]: | 50 |
| Leistung P1 [W]: | 3900 |
| Leistung P2 [W]: | 3200 |
| Nennstrom [A]: | 6.5 |
| Drehzahl [U/min]: | 2800 |
| max. Temperatur [°C]: | 40 |
| max. Fördermenge [m³/h]: | 17.0 |
| Förderhöhe bis zu [m]: | 39.0 |
| Ausstattung: | mit pneumatischer Pumpensteuerung für Doppelpumpanlagen |
Weitere Fertigpumpstationen mit verschiedenen Schachthöhen und Zulauftiefen
